編者按： 隨著智能汽車的不斷發展，消費者對車身娛樂系統的要求也不斷加強。雖然車身攝像頭數量越來越多，但是依然面臨畫質不佳、存在畸變等問題，那么如何解決這些問題呢？LiveVideoStackCon2022 音視頻技術大會上海站邀請到了美攝科技的侯康老師，為我們分享美攝汽車圖像及視頻處理方案，將介紹圖像畫質增強、智能視頻剪輯和虛擬場景娛樂等內容。

文 / 侯康

整理 / LiveVideoStack

大家好，我是來自美攝科技的侯康，是美攝的 AI 負責人。今天，我將和大家分享美攝汽車圖像及視頻處理方案里的算法、系統架構和技術等。

1、美攝發展

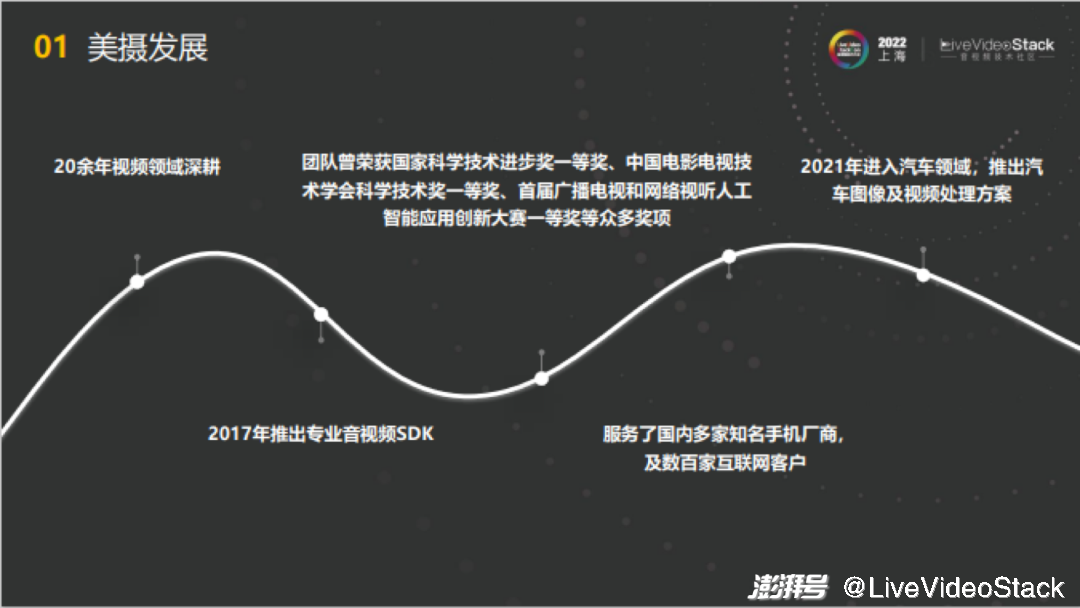

首先，介紹美攝和將要分享的技術的背景。美攝已經在視頻領域深耕 20 余年，美攝的團隊曾榮獲國家科學技術進步獎一等獎、中國電影電視技術學會科學技術獎一等獎等，我在 2019 年?duì)款^研發的視音頻智能生產方案于去年獲得了首屆廣播電視和網絡視聽人工智能應用創新大賽一等獎。2021 年，乘著智能汽車發展的東風，美攝進入汽車領域，根據汽車的需求進行優化和定制，形成了新的方案。

2、產品領域

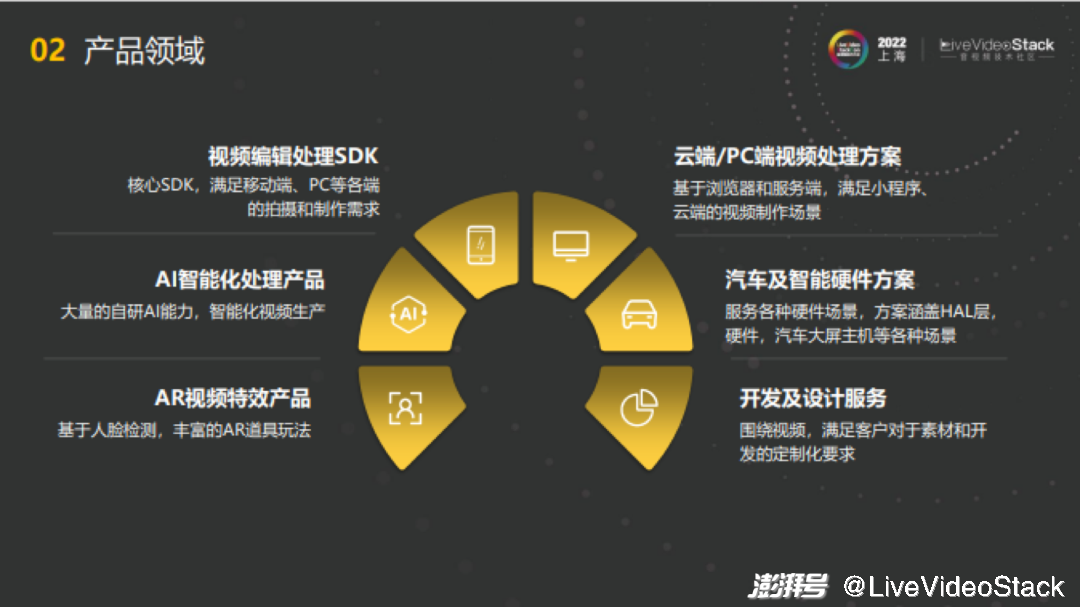

美攝的產品主要基于三大 SDK。首先是視頻編輯處理 SDK，在底層進行視頻編輯處理、渲染等。然后是 AI 的 SDK，主要包括基礎的檢測、點位、表情識別功能等。最后是 AR 渲染的 SDK，基于此 SDK 得到了云端 / PC 端視頻處理方案、汽車及智能硬件方案和開發及設計服務。

3、方案總述

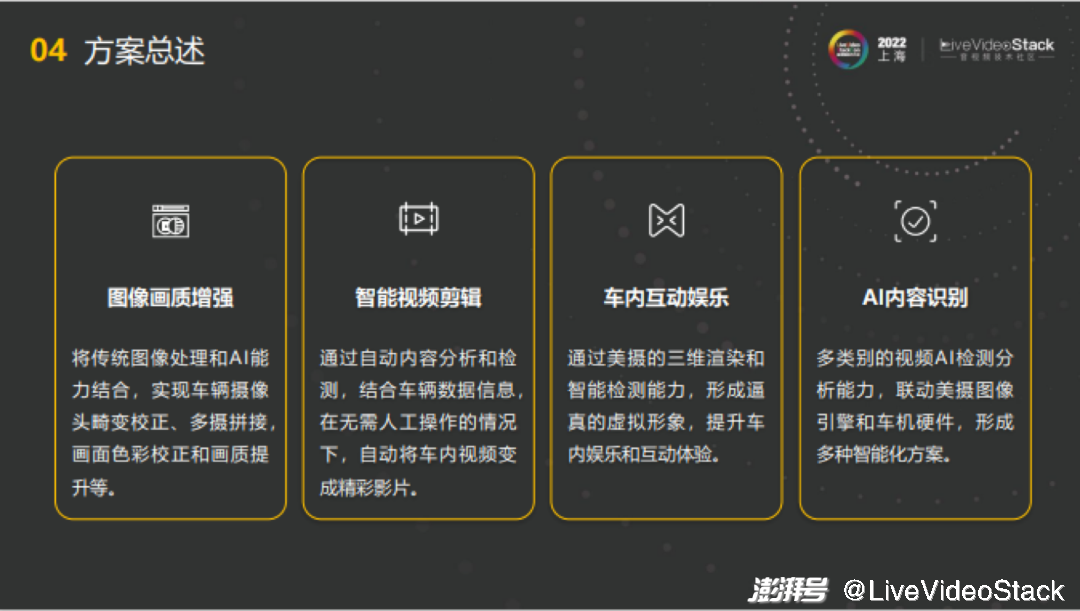

接下來詳細介紹方案的整體框架。方案分為四個模塊，前三個模塊是上層的應用模塊，最后一個模塊是提供 AI 識別引擎的模塊。

第一個模塊是圖像畫質增強。我們做的是中間的處理，即智能化的畫質提升。我們將傳統圖像處理和 AI 能力結合，實現車輛攝像頭畸變校正、多攝拼接，畫面色彩校正和畫質提升等。其中，我將重點介紹車輛攝像頭畸變校正，因?yàn)檐囕v攝像頭畸變校正與普通畸變校正不同。還將重點介紹畫面色彩校正和畫質提升，因?yàn)槟壳捌嚨闹悄芑^(guò)程不是準備好了一定要做智能化，而是為了讓很多質量不好的車輛的攝像頭能達到出彩的拍攝效果，因此需要畫面色彩校正和畫質提升。

第二個模塊是智能視頻剪輯，也是今天將重點介紹的內容。我們通過自動地對拍攝畫面內容進行分析和檢測，結合車輛數據信息（行駛狀態等），在無需人工操作的情況下，自動將車內視頻變成精彩影片。另外，也需自動地驅動攝像頭對車外景物進行拍攝。我們的目標是，在駕駛?cè)藛T開車且無法進行過多操作的情況下，利用智能視頻剪輯協助完成圖像拍攝、采集和剪輯等。

第三個模塊是車內互動娛樂。接觸智能車圈的人聽過的一句話是 “以后的汽車就是有四個輪子的手機”，因此手機的很多玩法可以遷移到車內，但同時也需要針對車內情景做相關優化。

最后一個模塊是 AI 內容識別。AI 內容識別會進行很多底層的內容識別，識別結果會支撐前三個模塊的智能化的功能實現。

接下來詳細介紹各個部分。

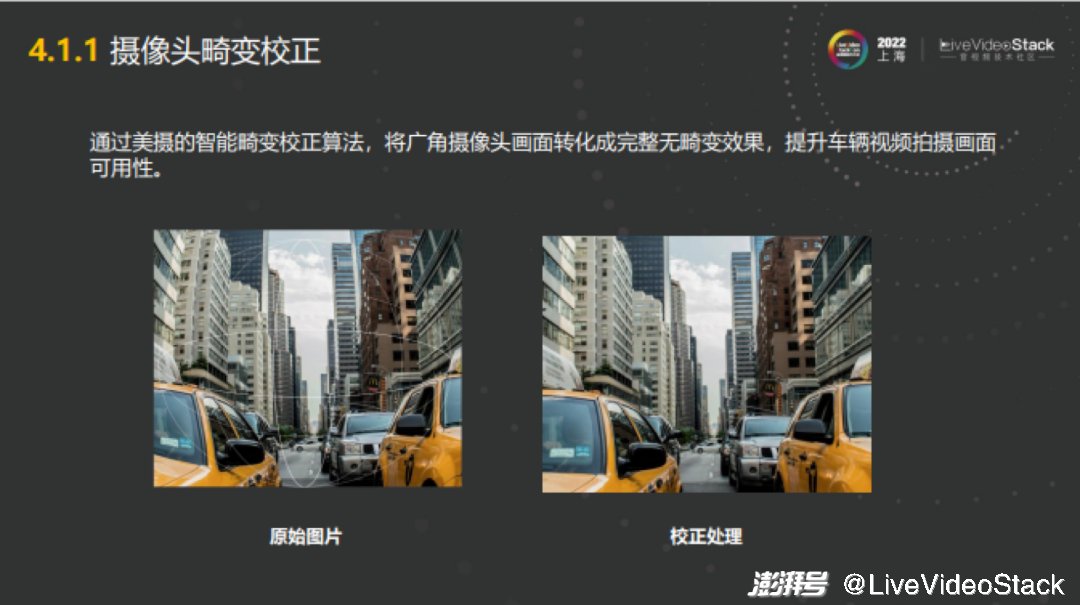

首先重點介紹的是攝像頭畸變校正。畫面里的兩張圖片演示的是傳統的畸變校正，目前汽車上的攝像頭使用的是球面鏡頭（手機可使用非球面鏡頭），其拍攝的畫面畸變十分嚴重，而有些汽車在車內或車外使用的是廣角攝像頭，其拍攝的畫面畸變更嚴重，此時需要采用算法對其進行校正。通過標定將畸變校正為正常狀態的算法是一種傳統的、通用且成熟的方案，這個算法可用于車外攝像頭，因?yàn)樵谟^看車外景物時不會對景物的尺度有很大的認知（比如圖中觀看樓時，看不出來樓的尺度變化）。車內情況則不同，車內攝像頭一般放置在車的正中間，其拍攝的對象主要是人，而車內前排的主駕和副駕分坐兩邊，后排分坐三個人，此時主駕、副駕和后排坐兩邊的人的點會出現嚴重扭曲，導致畫面完全不可使用。傳統的畸變校正算法原理是：直線由于鏡頭原因畸變成曲線，校正算法反向測出曲線形態，然后將曲線變?yōu)橹本€。因此不能用傳統的畸變校正算法對車輛內部拍攝進行校正，因?yàn)檫@會導致人臉的拉長，甚至拉歪。因此，針對車內情況我們開發出一套基于人臉特征的畸變校正算法，該算法的目的是校正人臉，將人臉的狀態從扭曲校正為端正，同時也會對人體進行校正。校正時，不會過多關注車內內飾，因?yàn)槠匠Ｇ闆r下車內內飾都是曲線，無需特地進行校正，更多關注的還是人臉及人體。

接下來是我們主要研發優化的算法。當前，在車輛的四周會安裝多個攝像頭以實現記錄行車過程、觀察四周情況、自動駕駛、輔助駕駛等功能，但當未使用這些功能時，這些攝像頭是無意義的，此時希望將多個攝像頭進行拼接以實現如左圖所示的全景拼接效果。拼接算法首先進行攝像頭的校正、標記，然后在空間中對攝像頭進行先驗排序，找到畫面在空間中的位置并將其拼接起來。拼接算法早期主要運用在比較緊湊的設備中，如 insta360 等，這種設備的特點是不同攝像頭的相機坐標系的原點幾乎是重合的，因此通過一些特殊算法處理可消除拼接后的拼縫（完全重合則沒有拼縫），但這種處理方式不能運用在汽車上。如右圖所示，汽車攝像頭分布比較分散，攝像頭的相機坐標系原點完全沒有重合，相距甚遠，在拼接左圖這樣開闊、類似無限遠的平面時，拼縫幾乎看不見，處理后的消除效果較好，但拼接街上近距離的場景（如樹、迎面而來的車或建筑物）時，拼縫非常明顯，且畫面的前后景越豐富，不同位置的拼縫差別越大。這是一個核心的問題，我們當前正在研究解決。

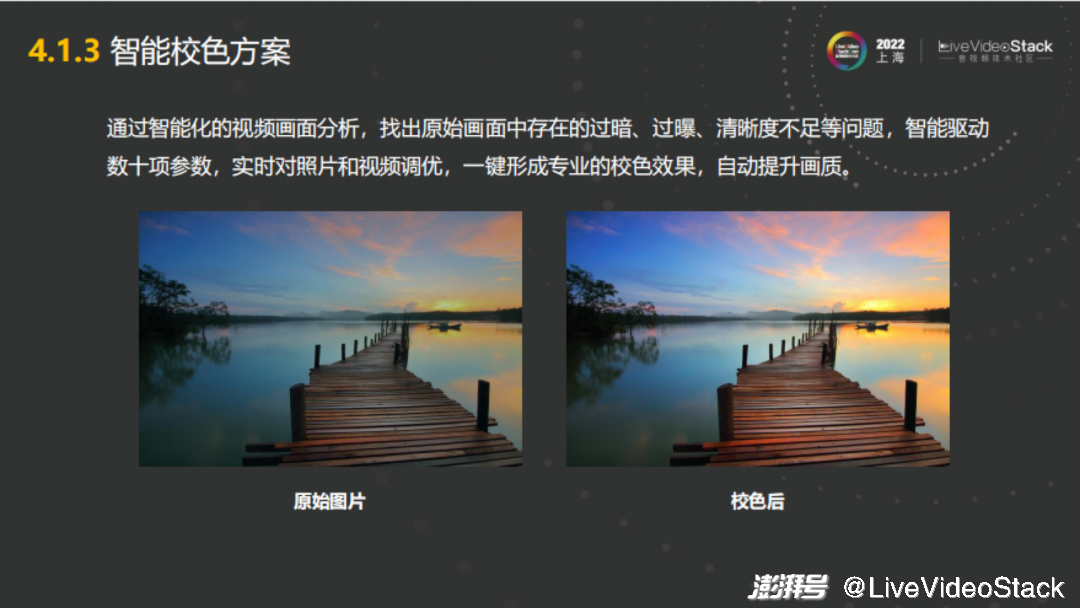

接下來介紹核心的智能校色方案。這部分與剛才潘老師介紹的內容有一定關聯，潘老師介紹的技術是原汁原味地保留畫面最精彩的部分，我們是在攝像頭拍攝的原始畫面質量不好的情況下，考慮如何提升畫質。車輛在拍攝中一般會遇到一個問題，如左圖所示，圖片的對比度、亮度較低，且由于傳感器的質量問題，飽和度也不好，最終使得畫面灰蒙蒙的，細節不清晰且層次感不強。為了解決這個問題，我們基于傳統方案研究了一套智能校色方案，該方案首先對原始圖片的畫面像素進行統計得到統計值，如直方圖分布曲線形狀、最亮的 10% 像素的平均值、最暗的 10% 像素的平均值等，然后對這些統計值進行處理，通過算法得到十幾項基本的調色參數（如亮度、曝光度、對比度、自然飽和度等），最后通過調節這些參數得到畫質較好的圖片。除了基本的調色項外，我們還開發了算法來處理畫面的細節問題，傳統的圖像細節增強主要是對邊緣細節進行增強，但大多情況下畫面的層次感不由邊緣決定，單獨增強邊緣細節反而使得畫面不和諧，因此我們開發了一個清晰度算法來增強畫面的局部色塊、特征，然后結合邊緣細節的增強可得到一個較柔和的增強后的畫面，右邊的圖片就是經過增強后的畫面，單獨的調色或亮度變化無法得到右圖的效果，需經過清晰度和銳度的調整才能顯示畫面的細節。這套方案是目前較為通用的一套方案，后續我們會繼續研究新的方案：針對不同的畫面內容（如湖面、沙漠等），提供特殊的校色方案。

接下來介紹攝像頭防抖處理。左圖顯示了由于抖動產生的運動模糊，對此我們的目的是去掉運動模糊，但車廠的核心訴求不是去除運動模糊，而是對車輛行駛過程中拍攝的視頻進行防抖，因?yàn)槁访娌黄秸葐?wèn)題會使得拍攝的部分畫面不穩定，此時需要對畫面進行處理使其更平穩。傳統算法不適合這樣的場景，因?yàn)榛趩螒?yīng)矩陣或仿射變換和透視變換矩陣來調節畫面的傳統算法適用于簡單的場景，而由于車輛的不停行駛，車輛拍攝的場景是復雜多變的，比如汽車經過橋洞后，本來開闊的場景會收縮，此時若用傳統算法檢測角點，進行角點匹配得到單應矩陣或仿射變換矩陣來調節畫面，可能不能消除抖動，且當畫面突變，如車輛經過或場景從開闊變?yōu)楠M窄時，甚至?xí)攵秳?dòng)。為了解決這個問題，需要對局部進行防抖處理，我們基于 AI 算法判斷畫面中的靜止部分（背景）和運動部分（車輛），基于這些狀態判斷畫面抖動的具體參數，然后對這些參數進行圓滑處理。

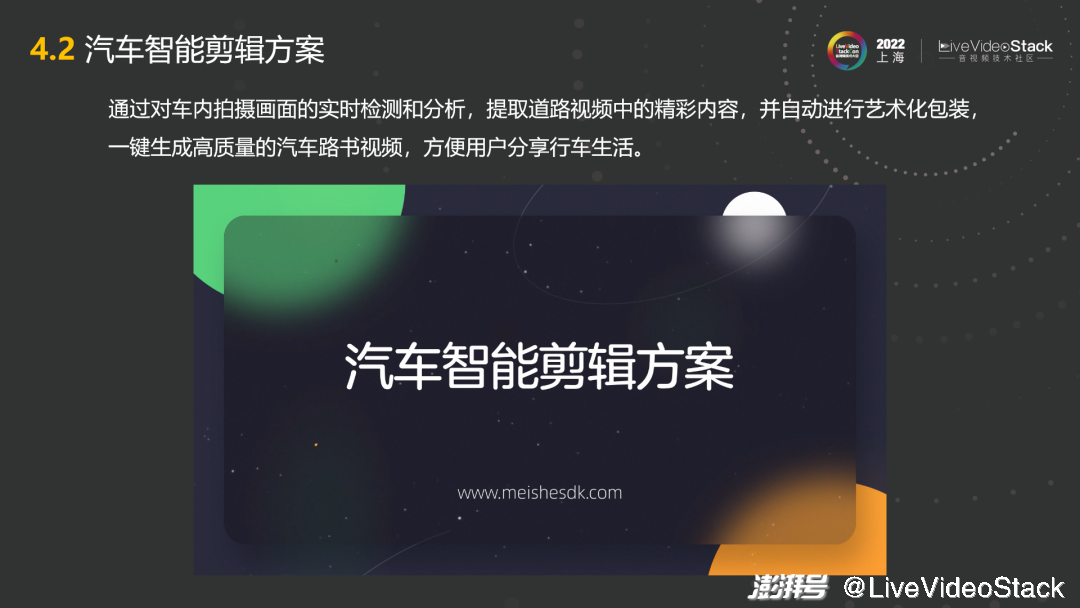

接下來是今天最核心的內容 —— 汽車智能剪輯方案，這是我們目前主推的一套方案，在某些大廠已經落地，我們先來看這個視頻。視頻中演示的是智能剪輯方案的大體思路，首先對采集到的視頻畫面進行多維度分析，然后根據分析結果將視頻結構化，即對視頻進行多維度分段，并為每一段打上標簽，得到對于視頻的立體的理解，接下來根據客戶的要求，如定制的拍攝主題、拍攝思路等，定制檢測和匹配的規則，最終通過剪輯的結果生成視頻，且通過檢測結果可加入動態化的包裝。

整個框架分為三個主要的部分。第一個主要部分是 AI 的檢測部分，除了檢測外，還會記錄汽車行駛過程中的重要信息，比如車速、GPS 信息等，并將所有數據存儲到我們開發的數據庫里，以后想再使用相同視頻的時候，無需重新對其進行檢測，可直接在數據庫中提取相關內容，剪輯的時候也可直接從數據庫中提取內容。數據庫除了存儲信息、關聯視頻外，它的數據結構使其能做到盡可能快速地檢索、匹配，以后可根據需求快速地提供結果。

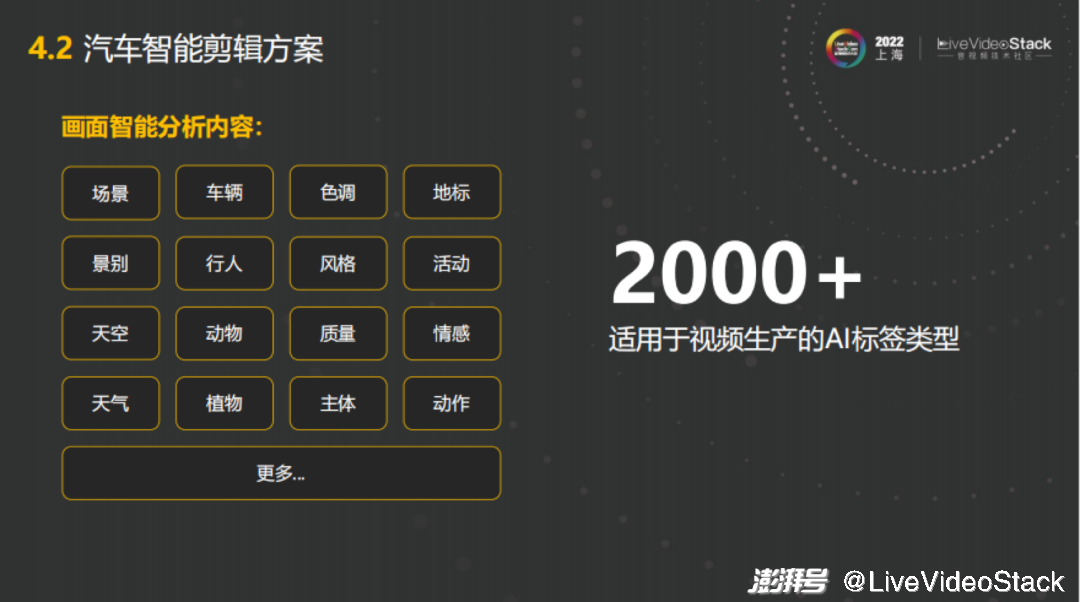

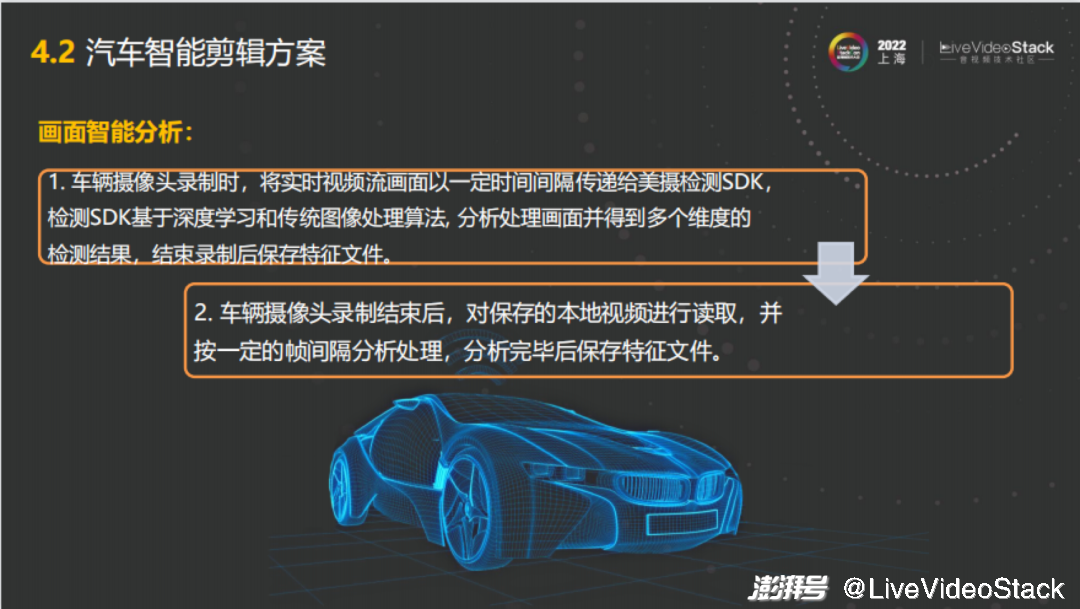

在畫面智能分析內容方面，美攝的 SDK 可支持 2000 多種標簽類型，實際使用時主要是對場景、車輛、地標、行人、天空和天氣等進行檢測。其中，畫面智能分析的難點不是如何訓練模型或得到好的結果，而是如何減小芯片的算力占用，因?yàn)槠嚨奶幚硇酒蠖嗷谑謾C(jī)芯片，有些是高通用型芯片以及國產的低端芯片，這些芯片的處理能力不夠，而汽車在行駛過程中除了拍攝還要執行其他功能，因此后臺處理信息時需要保證小的算力占用。針對這個問題，我們對模型結構和訓練策略進行了優化，目前我們的方案中使用了七八個模型（有時候更多），但在運行過程中只占用了低于 5%（大概是 3.5%）的 CPU，就可以完成檢測。

剛才詳細介紹了畫面 AI 信息，接下來重點講解車輛信息這個關鍵點。車輛信息包括時速、轉向、時間、溫度、天氣預報和 GPS 信息等，這些信息本身是剪輯時所需的有效信息，比如剪輯的主題是非常輕快的，需要知道車是否在行駛中，此時車速是一個重要的信息。此外，車輛信息可以與 AI 檢測結果聯通，即系統可根據車輛信息來校正 AI 檢測結果，因?yàn)?AI 檢測結果不可能百分百準確，雖然絕大多數情況下檢測結果較準確，但個別情況下檢測結果會錯得很離譜。舉個例子，檢測路面是否有積水時，由于中午陽光較強，光照射到路面再反射到鏡頭會使得畫面中的路面一片白色，且檢測時圖片會收縮到很小，導致無法看清畫面內容，這時可利用天氣、溫度信息對 AI 結果進行校正，如溫度在 30° 以上，則路面不可能有積水。總的來說，基于車輛信息得到一套或處理框架來校正 AI 檢測結果使其更準確。

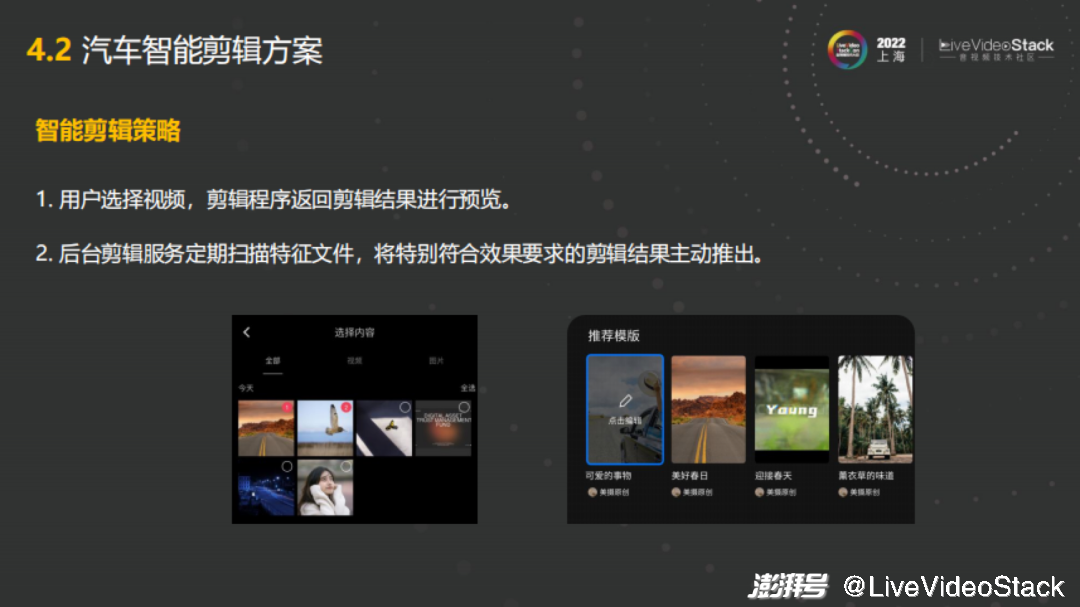

接下來介紹智能剪輯策略。對于智能剪輯來說，當前沒有通用的完全基于深度學習的解決方案，雖然傳統方法或 Clip 可以將視頻內容進行語義化的分解，但也很難在車輛情況下進行智能剪輯。對此，美攝提出了一個剪輯方案，將深度學習的檢測和專家系統結合起來，即后期為前期的檢測結果匹配一套剪輯的規則來實現剪輯的服務。在使用這個方案時，我們通過分析用戶選擇的感興趣的視頻內容，推薦與視頻相關的剪輯主題，然后根據剪輯主題內部的內容將所選視頻中的重要片段提取出來，對其進行包裝合成。

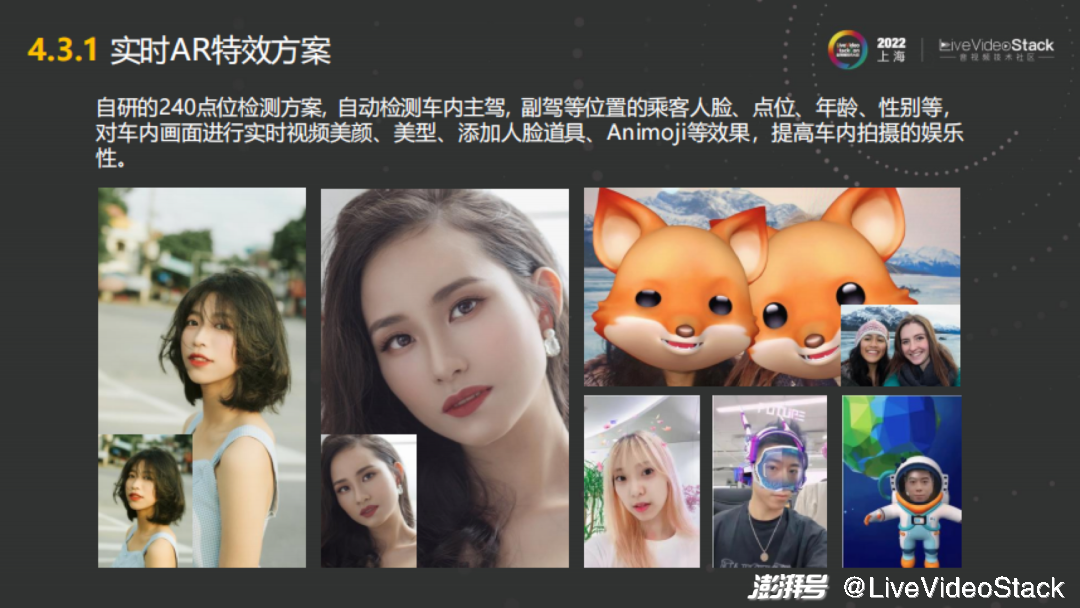

接下來介紹實時 AR 特效方案。剛才提到，以后的汽車就相當于一個手機，手機上的很多功能可以遷移到汽車上，如美顏、人臉道具等，目前的 AR 特效算法基于我們自研的方案，包括自研的 240 點位檢測、對主副駕人臉、年齡和性別的檢測等，基于這些檢測方案實現美顏、Animoji 等效果。

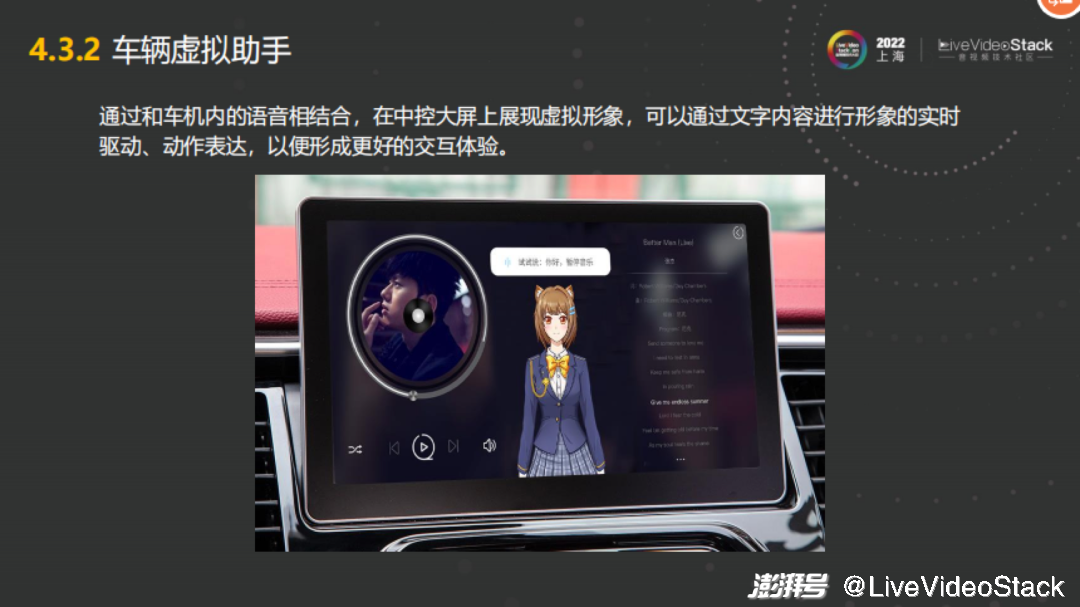

此外，我們也在車輛虛擬助手方面進行了研究。圖中顯示的是一個二次元形象，我們還做了 Q 版的卡通形象和 3D 形象，結合自研的唇形生成算法和動作生成算法，可以使其達到自然的狀態。

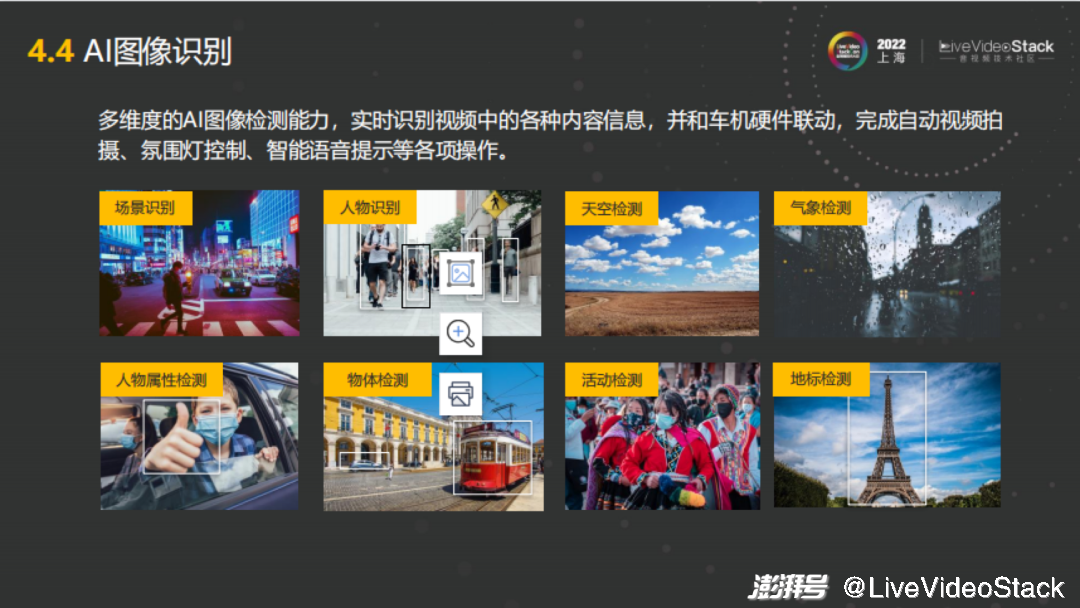

最后一部分是 AI 檢測的具體部分。其中場景識別可以檢測不同的場景，如城市、鄉村等。還有人物識別，同時天空和氣象是車輛剪輯特殊的應用場景，針對這兩個特殊場景我們也進行了天空檢測和氣象檢測，天空檢測對云朵、天空顏色等進行檢測，氣象檢測對風霜雨雪（主要是雪和雨）、晴天進行檢測。結合其他的檢測，最終可得到對畫面的全面的預知。

我今天的分享到此結束，謝謝大家！
